Élément chauffant en graphite revêtu de TaC

Pourquoi choisir Semixlab ?

Semixlab propose des éléments chauffants en graphite revêtu de TaC dans des dimensions et des spécifications personnalisées, en fonction des modèles d'équipement et des exigences de procédé spécifiques de chaque client. Veuillez nous contacter pour obtenir une liste détaillée des paramètres techniques, notamment :

- Tolérances dimensionnelles

- Température maximale de fonctionnement

- Données sur les propriétés physiques telles que la conductivité thermique

- Nuances et pureté du graphite

- Plage d'épaisseur du revêtement TaC et critères d'uniformité

Plus important encore, les éléments chauffants de Semixlab sont constitués d'un substrat en graphite de haute pureté recouvert d'un revêtement TaC (carbure de tantale) haute densité, qui allie une excellente conductivité thermique à une stabilité à haute température. Nous utilisons des matériaux en graphite provenant des trois plus grands fournisseurs mondiaux, et nos partenaires de longue date incluent SGL (Allemagne), Toyo Tanso (Japon) et Mersen (France), afin de garantir une excellente qualité à nos produits dès la source. Parallèlement, le procédé de revêtement TaC de Semixlab est à la pointe du secteur : sa densité, son adhérence et sa résistance à la corrosion ont été vérifiées lors de nombreux cycles de validation. Il est largement utilisé dans les équipements épitaxiaux SiC haut de gamme, auxquels nos clients font confiance.

Application principale : Base chauffante critique dans les équipements d'épitaxie SiC

Les éléments chauffants en graphite revêtus de TaC de Semixlab jouent un rôle essentiel dans les équipements d'épitaxie SiC. Leur fonction principale est de servir de base au système de chauffage, supportant et chauffant uniformément le suscepteur de plaquette placé au-dessus.

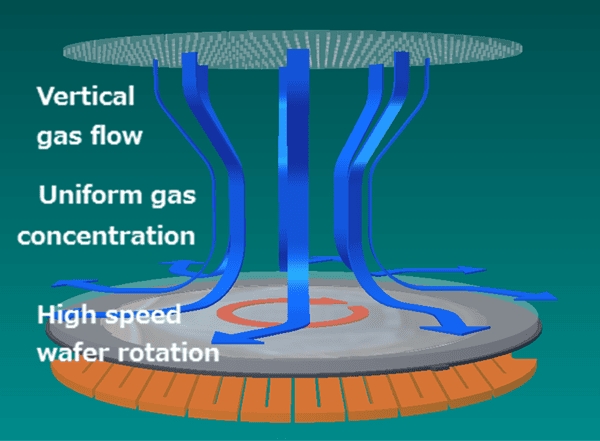

Niveaux structurels : Dans une chambre épitaxiale SiC typique, la structure est généralement la suivante :

1. Réchauffeur en graphite revêtu de TaC (produit Semixlab) : Situé au niveau inférieur, il constitue la principale source de chaleur.

2. Support de plaquette : Placé au-dessus du dispositif de chauffage, le support de plaquette est généralement fabriqué en graphite de haute pureté ou en un autre matériau résistant aux hautes températures, et peut être revêtu. Ses rainures de précision permettent de maintenir les plaquettes de SiC.

3. Plaquettes de SiC (Wafer) : Placées sur un disque porteur, elles constituent le substrat pour la croissance finale de la couche épitaxiale.

Processus de chauffage et défis :

1. Exigences en matière de température élevée : La croissance épitaxiale du SiC nécessite généralement des températures extrêmement élevées (généralement supérieures à 1500 XNUMX °C ou plus) pour assurer une décomposition efficace du gaz précurseur et la formation de couches de SiC monocristallines de haute qualité à la surface des plaquettes. Les éléments chauffants Semixlab sont constitués d'un substrat en graphite de haute pureté et à haute conductivité thermique, garantissant ainsi l'atteinte et le maintien rapides et uniformes des températures élevées requises. Le substrat de l'élément chauffant Semixlab est en graphite de haute pureté et à haute conductivité thermique, garantissant ainsi l'atteinte et le maintien rapides et uniformes des températures élevées requises.

2. L’uniformité est essentielle : L'uniformité de la température à la surface du dispositif chauffant influence directement la distribution de la température du disque support, qui détermine à son tour la régularité du taux de croissance, de l'épaisseur de la couche épitaxiale et de la concentration de dopage en chaque point du wafer. Tout gradient de température peut entraîner une augmentation des défauts dans la couche épitaxiale et une plus grande variabilité des performances du dispositif. Semixlab optimise la distribution du champ thermique du dispositif chauffant afin de minimiser les variations de température grâce à un processus de conception et de fabrication sophistiqué.

3. Défis de stabilité chimique : Des gaz extrêmement corrosifs (par exemple, silane, propane, hydrogène et gaz dopants) sont utilisés lors du processus d'épitaxie. À haute température, ces gaz sont très agressifs pour le graphite ordinaire, endommageant prématurément les composants en graphite et libérant des particules de carbone qui contaminent la chambre de réaction et les plaquettes, affectant ainsi gravement la qualité de la couche épitaxiale et le rendement du dispositif.

Solution de revêtement Semixlab TaC et avantages :

C'est pour répondre à ces défis que Semixlab utilise une technologie avancée de revêtement au carbure de tantale (TaC). Ce revêtement confère aux éléments chauffants en graphite des performances supérieures :

1. Génération de particules réduite et rendement amélioré : En empêchant efficacement l'érosion et le farinage du substrat en graphite, le revêtement TaC réduit la source de particules dans la chambre de traitement. Ce phénomène est essentiel à la production de plaquettes épitaxiales SiC de haute qualité, à faible densité de défauts, et contribue directement au rendement du dispositif final.

2. Excellente inertie chimique et résistance à la corrosion : La stabilité chimique extrêmement élevée et la faible pression de vapeur du revêtement TaC protègent le substrat en graphite de la réaction avec les gaz de procédé à haute température et en atmosphère corrosive. Cela réduit considérablement la contamination particulaire due à l'érosion par chauffage, garantit la pureté de l'environnement de croissance épitaxiale et améliore la qualité de la couche épitaxiale et la fiabilité du dispositif.

3. Stabilité et répétabilité du processus : Un élément chauffant stable et durable est la base de la stabilité et de la répétabilité du processus inter-lots (lot à lot) et intra-lot (au sein d'un même lot), que fournissent les éléments chauffants en graphite revêtus de TaC de Semixlab, rendant votre processus épitaxial SiC plus fiable et contrôlable.

4. Durée de vie prolongée et coûts d’exploitation réduits : La densité et la forte adhérence du revêtement TaC améliorent considérablement la durabilité du réchauffeur en graphite, prolongeant ainsi sa durée de vie dans des conditions d'utilisation exigeantes. Cela se traduit par une réduction des temps d'arrêt pour maintenance et un remplacement moins fréquent des pièces de rechange, ce qui réduit considérablement le coût total de possession pour le client.

5. Maintenir une excellente conductivité thermique : Le processus de revêtement TaC soigneusement optimisé offre une excellente protection tout en conservant autant que possible l'excellente conductivité thermique du substrat en graphite de haute pureté, garantissant que la chaleur est transférée efficacement et uniformément au plateau de support de plaquettes et aux plaquettes au-dessus pour un contrôle précis de la température.
